Insérer un label

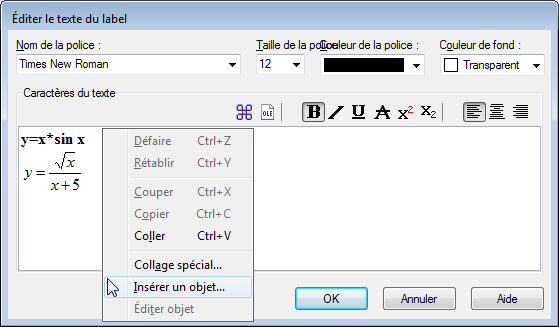

Cette boîte de dialogue est utilisée pour insérer ou éditer des labels de texte. Pour insérer un label vous utilisez l'item FonctionInsérer un label... du menu. Le label est placé au centre de la zone de dessin, mais peut être déplacé ailleurs. Pour modifier un label existant, vous pouvez soit faire un double clic sur le label dans la zone de dessin, soit le sélectionner dans la liste des fonctions et utiliser FonctionÉditer....

Le texte est saisi dans la zone d'édition. Vous pouvez changer le style du texte pour différentes parties de celui-ci. La couleur de fond, qui peut être n'importe quelle couleur, est la même pour tout le label. Le bouton peut être utilisé pour insérer des caractères spéciaux comme les symboles mathématiques et les caractères grecs.

Un label de texte peut aussi contenir n'importe quel objet OLE, par exemple une image ou une équation Microsoft. Vous pouvez coller un objet OLE dans la zone d'édition comme du texte. Un nouvel objet peut être créé à la position du curseur en sélectionnant Insérer un objet dans le menu contextuel. S'il y a plus d'un contenu dans le presse-papiers, vous pouvez utiliser Collage spécial dans le menu contextuel pour choisir l'occurence à coller.

Quand le bouton OK est actionné, le label sera affiché dans la zone de dessin. Le label peut être déplacé en le tirant partout avec la souris ou attaché à un des axes par un clic droit dessus pour choisir une position dans le menu contextuel. Depuis le menu contextuel il est également possible de faire pivoter le label, par exemple pour afficher le texte verticalement.

Un label peut contenir et calculer une expression numérique. Ceci est très utile quand vous voulez afficher les valeurs de constantes personnelles dans un label. Graph essaiera de calculer toute expression dans un label si elle est placée entre parenthèses après le symbole de pourcentage (%). Si vous avez trois constantes personnelles a=2.5, b=-3, et c=8.75, vous pouvez créer un label avec le texte f(x)=%(a)x2+%(b)x+%(c). Ce label sera affiché sous la forme f(x)=2.5x2-3x+8.75 dans la zone de dessin. Si vous changez la valeur des constantes, le label sera mis à jour de façon à prendre en compte les nouvellles valeurs. Dans le cas ci-dessus, le + précédant %(b) est enlevé car b prend une valeur négative.
