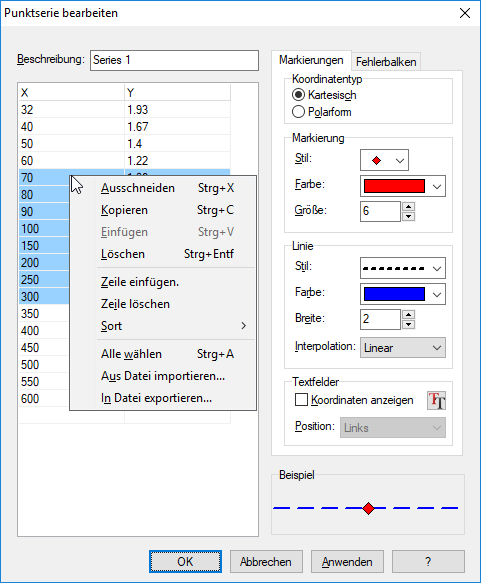

Mit dem untenstehenden Dialog können Sie dem Koordinatensystem eine Serie von Punkten hinzufügen. Die Punkte werden im Koordinatensystem in der Zeichenfläche als eine Serie von Markierungen dargestellt. Mit → fügen Sie eine neue Punktserie ein. Um eine Punktserie zu ändern, wählen Sie sie zuerst in der Funktionsliste aus und verwenden dann → .
Sie können einer Punktserie eine Trendlinie hinzufügen; das ist die Kurve, die am besten mit den Punkten übereinstimmt.
In die Tabellenfelder geben Sie die X- und Y-Koordinaten der Punkte ein. Sie können eine beliebige Anzahl eingeben, aber jeder Punkt muß sowohl eine X- als auch eine Y-Koordinate haben.
Selektierte Koordinaten lassen sich in ein anderes Programm zu kopieren. Ähnlich lassen sich auch Daten aus anderen Programmen - wie MS Word oder MS Excel - kopieren und in die Tabelle einfügen.
Das Kontext-Menü (Rechtsklick) Rechtsklick-Menü erlaubt auch, Daten aus einer Datei einzufügen. Graph unterstützt zwei Formate: tabulatorgetrennte und semikolongetrennte Dateien. Daten werden an der Cursorposition plaziert. Damit ist es möglich, Daten von mehreren Dateien einzufügen, oder die X- und Y-Koordinaten jeweils aus unterschiedlichen Dateien. Im Normalfall, wenn sich alle Daten in derselben Datei befinden, sollten Sie sich deshalb vergewissern, daß der Cursor vor dem Einfügen im obersten linken Feld steht.
- Beschreibung:
Im Feld oben im Dialog können Sie einen Namen für die Punktserie angeben, der in der Legende angezeigt werden soll.
- Koordinatentyp
Für die Punkte müssen sie den Koordinatentyp festlegen. Kartesisch bedeutet, dass (x,y)-Koordinaten verwendet werden sollen, und Polarform legt (θ,r)-Koordinaten fest, wobei θ Winkel und r Abstand vom Koordinatenursprung bezeichnen. Der Winkel θ wird in Bogenmaß oder Grad angegeben, je nach aktueller Einstellung.
- Markierung
Rechts können Sie zwischen verschiedenen Punkt-Typen wählen, z. B. Kreis, Quadrat, ein Dreieck usw. . Farbe und Größe der Punkte lassen sich ebenfalls bearbeiten. Bei der Größe 0 werden keine Punkte oder Fehlerbalken angezeigt..
Wenn die Markierung ein Pfeil ist, zeigt dieser am betreffenden Punkt tangential auf die Linie. Die tatsächliche Richtung hängt von der Einstellung Interpolation ab. Der erste Punkt der Serie wird bei einem Pfeil als Markierung nie dargestellt.
- Linie
Man kann zwischen die Markierungen Linien zeichnen. Die Reihenfolge der Linien ist dieselbe wie in der Tabelle. Für die Linien lassen sich Stil, Farbe und Breite wählen. Man kann auch einstellen, gar keine Linie zu zeichnen.
Vier Typen der Interpolation stehen zur Wahl: Linear zeichnet eine gerade Linie zwischen die Markierungen. Kubische Spline 1D zeichnet eine Natürlicher Kubischer Spline, eine Kurve auf Basis eines Polynoms dritten Grades, die alle Punkte entlang der x-Koordinate verbindet. Kubische Spline 2D zeichnet einen kubischen Spline nacheinander durch alle Punkte. Trigonometrisch zeichnet Halb-Cosinus-Kurve zwischen die Punkte, die evtl. nicht so geschwungen ist wie kubische Splines, aber auch nicht stark ausschlagen wie es bei diesen möglich ist.
- Textfelder
Mit der Option Koordinaten anzeigen werden die X- und Y-Koordinaten an jedem Punkt angezeigt. Mit
lässt sich die Schriftart ändern, ebenso die Auswahl, ob die Textfelder oberhalb, unterhalb, links oder rechts der Punkte angezeigt werden.- Fehlerbalken
Hier können Sie sich waagerechte oder senkrechte Fehlerbalken - auch bekannt als Toleranzbalken - anzeigen lassen. Als dünne Balken an jedem Punkt der Punktserie zeigen Sie Ungenauigkeiten dieses (Mess-)Punkts an. Es gibt drei Arten, die Größe der Fehlerbalken darzustellen: Mit Fest gibt man an, dass alle Punkte dieselbe Abweichung haben. Mit Relativ gibt man für jeden Punkt einen Prozentsatz der X- oder Y-Koordinate als Abweichung an. Benutzerdefiniert erweitert die Tabelle um eine gesonderte Spalte, in der man für jeden Punkt eine andere Abweichung festlegen kann. Alle Abweichungen sind vorzeichenbehaftet. Benutzerdefinierte Y-Abweichungen werden auch bei der Erzeugung einer Trendlinie zur Gewichtung der Punkte verwendet.
