Editar eixos

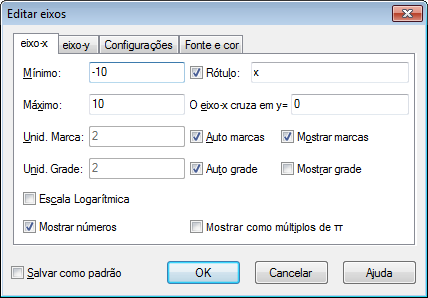

Ao se escolher o item de menu EditarEixos..., a caixa de diálogo mostrada abaixo irá aparecer. Nessa caixa, é possível configurar todas as opções relativas aos eixos. A caixa contém quatro guias. A primeira guia, mostrada abaixo, contém opções para o eixo-x. A guia com as opções do eixo-y é completamente análoga a essa.

eixo-x/eixo-y

Mínimo

Este é o valor mais baixo no eixo selecionado. Padrão: -10

Máximo

Este é o valor mais alto no eixo selecionado. Padrão: 10

Unid. Marca

Esta é a distância entre as marcas de escalas no eixo selecionado. Marcas de escalas são mostradas como pequenas linhas perpendiculares ao eixo. Unid. Marca é utilizada tanto para as marcas, quanto para os números mostrados ao longo do eixo. Em um eixo logarítmico, Unid. Marca indicará o fator entre as marcas. Por exemplo, Unid. Marca definida como 4 irá mostrar 1, 4, 16, 64, etc. em um eixo logarítmico e 0, 4, 8, 12, etc. em um eixo normal.

Unid. Grade

Esta é a distância entre as linhas de grade perpendiculares ao eixo. Usada apenas se as linhas de grade estiverem sendo mostradas.

Escala Logarítmica

Selecione esta opção se você quiser que o eixo possua uma escala logarítmica.

Mostrar números

Quando esta opção é selecionada, números são mostrados junto ao eixo, com a distância entre eles determinada por Unid. Marca.

Rótulo

Quando esta opção é selecionada, o texto da caixa de edição será mostrado logo acima do eixo-x , no lado direito do sistema de coordenadas. Para o eixo-y, o texto será mostrado na parte superior e à direita do eixo. Esse recurso pode ser utilizado para indicar a unidade de medida que está sendo usada, em cada um dos eixos.

O eixo-x cruza em / O eixo-y cruza em:

Esta é a coordenada onde um eixo irá cruzar o outro eixo. Utilizado apenas quando Estilo dos eixos está definido como Cruzados. Padrão: 0

Auto marcas

Quando selecionado, o programa escolherá automaticamente um valor de Unid. Marca que seja adequado às dimensões dos eixos e ao tamanho da área de plotagem.

Auto grade

Quando selecionado, Unid. Grade terá o mesmo valor de Unid. Marca.

Mostrar marcas

Quando esta opção é selecionada, marcas de escala são mostrada na forma de pequenas linha sobre o eixo, com a distância entre elas determinada por Unid. Marca.

Mostrar grade

Quando esta opção é selecionada, linhas de grade são mostradas na forma de linhas pontilhadas perpendiculares ao eixo, com a cor determinada em Fonte e cor e a distância determinada em Unid. Grade.

Mostrar como múltiplos de π

Quando esta opção é selecionada, os números no eixo se apresentam como frações multiplicadas por π, por exemplo 3π/2. Mostrar números deve estar habilitado, para que aquela opção fique disponível.

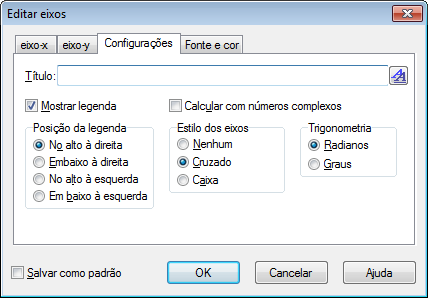

Configurações

Título

Aqui é possível inserir um título, a ser mostrado acima do sistema de coordenadas. Use o botão à direita da caixa de texto para alterar a fonte.

Mostrar legenda

Selecione esta opção para mostrar uma legenda com a lista de funções e séries de pontos, em um dos quatro cantos do sistema de coordenadas. É possível alterar a fonte na aba Fonte e cor.

Posição da legenda

Escolhe em qual dos quatro cantos a legenda será posicionada. Esse posicionamento poderá mais tarde ser alterado, clicando-se com o botão direito sobre a legenda na área de plotagem.

Calcular com números complexos

Selecione esta opção caso queira utilizar números complexos nos cálculos necessários à produção dos gráficos. Isso irá causar um aumento no tempo de plotagem dos mesmos, porém, pode vir a ser necessário, em raras situações onde o resultado intermediário é um complexo. O resultado final deve ser real para que o gráfico possa ser traçado. Esta opção, quando marcada, não interferirá de maneira alguma nos resultados finais calculados.

Estilo dos eixos

Selecione Nenhum se você não quiser que os eixos sejam mostrados. Selecione Cruzados se você quiser um sistema de coordenadas normal. A posição dos eixos pode ser alterada em O eixo-y cruza em e O eixo-x cruza em. Selecione Caixa se você quiser que os eixos sejam mostrados embaixo e à esquerda do sistema de coordenadas, sobrepondo-se às configurações de O eixo-y cruza em / O eixo-x cruza em.

Trigonometria

Escolhe se as funções trigonométricas devem ser calculadas em Radianos ou em Graus. Essa configuração também é utilizada para mostrar números complexos na forma polar.

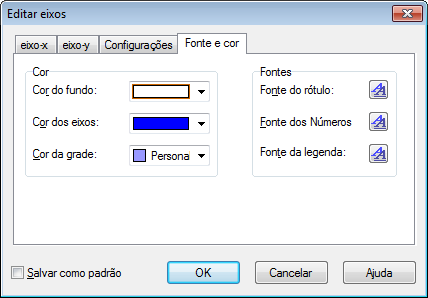

Fonte e cor

Cores

Seleciona a cor de fundo, a cor dos eixos e a cor utilizada nas linhas de grades.

Fontes

Seleciona as fontes utilizadas nos rótulos dos eixos, nos números dos eixos, e na legenda.

Salvar como padrão

Selecione esta opção para salvar as configurações atuais da caixa de diálogo, de maneira a utilizá-las como padrão no futuro. Essas configurações serão usadas sempre que um novo sistema de coordenadas for criado . As configurações padrão ficam armazenadas no seu perfil de usuário do Windows, ou seja, cada usuário do Windows terá suas próprias configurações padrão para o Graph.
